IR200 系列工业数据记录仪
关键词： 2.5kV Isolation / RS422/RS485 / TCP/UDP/Modbus / Dual Ethernet / TF Card / -40℃~+85℃ / IR200-H UAV/Logistics
产品定位
IR200 系列是在通用数据记录能力基础上面向复杂工业现场强化的记录仪系列。它关注接口隔离、浪涌与静电防护、宽温运行、多通道接入、网络取数和长周期本地存储，适合设备不易返修、问题偶发且必须保留原始证据的项目。
当前正式发布的主力型号为 IR200-M、IR200-D 和 IR200-H。IR200-M 是多串口/Modbus CSV 入门款，适合用较低投入覆盖多路串口和 PLC 数据留痕；IR200-D 是双网口串接与集中维护进阶款，适合网络拓扑更复杂的现场；IR200-H 是高可靠抗过载款，专为无人机、航空物流、车辆和高可靠移动平台等场景设计，重点保障抗过载冲击、高低温适应和电气隔离。IR200-C CANFD 款仍在研发中，暂不作为正式发布型号推荐下单。
如果项目现场存在不确定性，或客户希望设备买回去后能覆盖更多后续场景，建议优先从 IR200 系列评估。IR100 更适合预算敏感、环境相对规范的通用记录；IR200 系列则把隔离防护、多通道、网络维护和工程化数据输出做成系列化能力，更适合作为设备厂家、产线、售后和长期试验项目的主力配置。
客户常见痛点
- 工业现场存在浪涌、静电、复杂接地和长线缆，普通非隔离记录设备风险较高。
- 设备运行问题偶发，不能只依赖报警时间点或人工描述，需要完整过程数据。
- PLC、控制器、测试台架、产线设备数量多，希望集中取数和批量维护。
- 现场网络不能轻易改造，但又需要在 PLC 与 PC 之间增加记录和维护通道。
- 后续项目可能扩展到 CAN / CANFD 总线记录，希望产品系列有持续升级路线。
为什么优先推荐 IR200 系列
- 现场风险更低：IR200 系列面向复杂电气环境设计，隔离、防浪涌、防静电和宽温能力更完整，适合长线缆、复杂接地、强干扰和无人值守场景。
- 配置梯度清晰：IR200-M 覆盖多串口和 Modbus CSV 基础需求，IR200-D 增加双网口和集中维护能力，IR200-H 面向比普通工业级更高、但尚未到 JR100 航天级预算和任务强度的客户，客户可以按现场风险、维护复杂度、抗过载和可靠性要求逐级选择。
- 覆盖场景更宽：从多路 RS422/RS485、Modbus TCP CSV、双网口串接，到高可靠抗过载款，后续项目变化时更容易沿用同一系列平台。
- 数据更容易交付：不仅能保留原始数据，也能按项目输出 CSV、时间戳、点位名、工程量换算或上位机工具，减少客户后期整理数据的工作量。
- 运维更省事：以太网取数、配置文件维护、时间同步、状态查询和网络日志让现场人员不必频繁拆机取卡，适合批量设备和售后远程协助。
- 长期投入更稳：IR100 或临时工具的采购成本更低，但当现场排障成本、返修风险、停机时间和二次开发成本更高时，IR200 系列通常更适合作为主推配置。
型号怎么选
| 型号 | 定位 | 适合场景 | 关键差异 |
|---|---|---|---|
| IR200-M | 入门高性价比款 | 多串口工业采集、PLC/控制器数据留痕、Modbus TCP/CSV 项目 | 4 路用户可配置 RS422/RS485，最高 10Mbps，DB9，单 10/100M 网口，支持透明 TF 存储和网络/读卡器导出 |
| IR200-D | 进阶双网口款 | PLC-PC 串接、双网口级联、多设备集中监控、产线批量取数 | 4 路用户可配置 RS422/RS485，最高 1Mbps，DB15，双 10/100M 网口，内置交换机，适合网络拓扑更复杂的现场 |
| IR200-H | 高可靠抗过载款 | 无人机、航空物流、车辆、科研试验和高可靠移动平台 | 2 路 RS422/RS485 最高 10Mbps，1 路以太网，1 路 TTL，2.5kV 全接口隔离，8 阶 EMI/TVS，抗过载冲击 ≥100g，宽温 -40℃~+85℃ |
| IR200-C | 研发中 | CAN / CANFD 总线记录、车辆电控、BMS、机器人、测试台架 | 未正式发布，CANFD 项目请先沟通研发进度、接口参数和交付形式 |
典型接法与记录结果
不同型号的差异不只在接口数量，也体现在现场部署方式和最终交付的数据形态。选型时建议先确认记录对象，再确认网络拓扑、存储格式、可靠性等级和是否需要协议解析。
| 型号 | 典型接法 | 记录结果 |
|---|---|---|
| IR200-M | 作为 Modbus TCP Master 连接 PLC IP、端口和 Unit ID，或接入 4 路 RS422/RS485 设备 | 透明保存原始数据，或按日期生成带时间戳 CSV，字段可配置为温度、压力、电流、报警字等工程量 |
| IR200-D | 通过双网口串接在 PLC 与 PC 之间，或多台记录仪接入同一维护网络 | 保留原有调试链路，同时支持集中状态查看、时间同步、日志下载和配置维护 |
| IR200-H | 接入 RS422/RS485、以太网或 TTL 链路，部署在无人机、航空物流、车辆、科研试验或高可靠移动平台 | 透明保存原始通信数据，并强化电气隔离、抗过载冲击和高低温可靠性，供飞行/运输过程复盘、试验留痕和质量追溯 |
| IR200-C | 研发中，后续面向 CAN / CANFD 总线旁路记录 | 目标是保存时间戳、报文 ID、DLC、数据字段、通道信息和异常状态，具体以正式发布为准 |
系列核心卖点
工业隔离与防护
IR200-H 是 IR200 系列中的高可靠抗过载款，专门面向无人机、航空物流、车辆、科研试验和高可靠移动平台设计。它具备电源、外壳、RS422、网口、TTL 之间相互隔离，接口隔离电压 2.5kV，并采用 8 阶 EMI 滤波、TVS 静电浪涌防护和可靠 J30J 连接器设计。对于要求高于普通工业级、但又不需要直接进入 JR100 航天级配置的客户，IR200-H 是更均衡的选择。
可靠性资料中还包含接触放电 8kV、抗过载冲击 ≥100g、宽温 -40℃~+85℃、正常记录功耗约 0.8W @12VDC、透明存储、时间戳记录、循环存储/存满停止可选、以太网导出和上位机解析工具等能力。涉及认证、试验条件或批量项目时，建议按订单配置和规格书确认。
多通道串口记录
IR200-M 和 IR200-D 面向多路串口记录，均支持 4 路用户可配置 RS422/RS485。IR200-M 的 RS422/RS485 最高速率可到 10Mbps，适合高速串口、多设备节点和 PLC 数据留痕；IR200-D 的 RS422/RS485 最高速率为 1Mbps，但增加双 10/100M 网口和内置交换机，更适合需要网络串接、集中取数和维护通道保留的现场。对于大多数工业设备厂家，IR200-M 是进入 IR200 系列的高性价比选择；现场网络拓扑更复杂时，IR200-D 的综合价值更高。
以太网取数和维护
IR200 系列支持 10/100M 以太网，按型号和配置可支持 TCP、UDP、Modbus、TFTP 文件访问、设备状态查询、配置文件维护和时间同步。IR200-M 提供单网口，适合直接接入 PLC、控制器或维护网络；IR200-D 提供双网口和内置交换机，适合串接 PLC 与 PC、保留原有调试链路，或多台记录仪集中维护。
Modbus TCP 与 CSV 留痕
IR200-M 面向 PLC 和工业控制系统，可作为 Modbus TCP Master 周期读取 Holding Registers，也可透明记录多路 RS422/RS485 原始数据，并将关键运行参数保存为 CSV。CSV 可直接进入 Excel、Python、MATLAB 或数据库分析流程，适合设备厂家做售后诊断、工况分析和产品优化。文件名、记录格式和字段可按配置调整，数据可通过 TF 卡读卡器或以太网导出。
双网口串接与集中管理
IR200-D 提供双以太网口和内置交换机，适合 PLC-PC 串接、多台记录仪集中接入、网络级联和维护通道保留。现场不方便增加交换机或改造网络时，双网口结构更灵活。相比 IR200-M，IR200-D 的价值重点在网络拓扑、批量维护便利性和不断开原有调试链路的部署能力。
CAN / CANFD 研发规划
IR200-C 面向 CAN / CANFD 总线记录规划，可用于车辆电控、BMS、储能设备、机器人、工程机械和测试台架。但该型号目前仍在研发中，暂不作为正式发布型号。涉及 CANFD 的项目建议先沟通总线参数、记录格式、DBC 解析需求和预计交付周期。
面向工程交付的人性化设计
很多记录设备只解决“能不能存下来”，但现场真正耗时的是配置、取数、对时、归档和解释数据。IR200 系列把这些工作前移到产品设计里：支持配置文件管理、网络取数、设备状态查询、时间同步、网络日志、CSV 字段配置、中文点位名和工程量换算。对于设备厂家和售后团队，这些能力能减少现场培训成本，也让客户拿到的数据更接近日常报表和问题复盘需要。
典型应用场景
- 工业设备偶发故障检测与排查。
- PLC / Modbus TCP 数据长期采集与 CSV 归档。
- 制冷机组、热泵、空压机、泵站运行参数留痕。
- 双网口串接 PLC 与 PC，保留调试链路并同步记录。
- 多台设备集中监控、批量取数和售后远程诊断。
- 无人机、航空物流、车辆、科研试验和高可靠移动平台的数据留存，优先评估 IR200-H。
- 科研实验、台架测试、产线联调和长周期无人值守项目。
- CAN / CANFD 总线记录需求可作为 IR200-C 研发项目沟通，不作为当前标准下单型号。
产品与接口示意

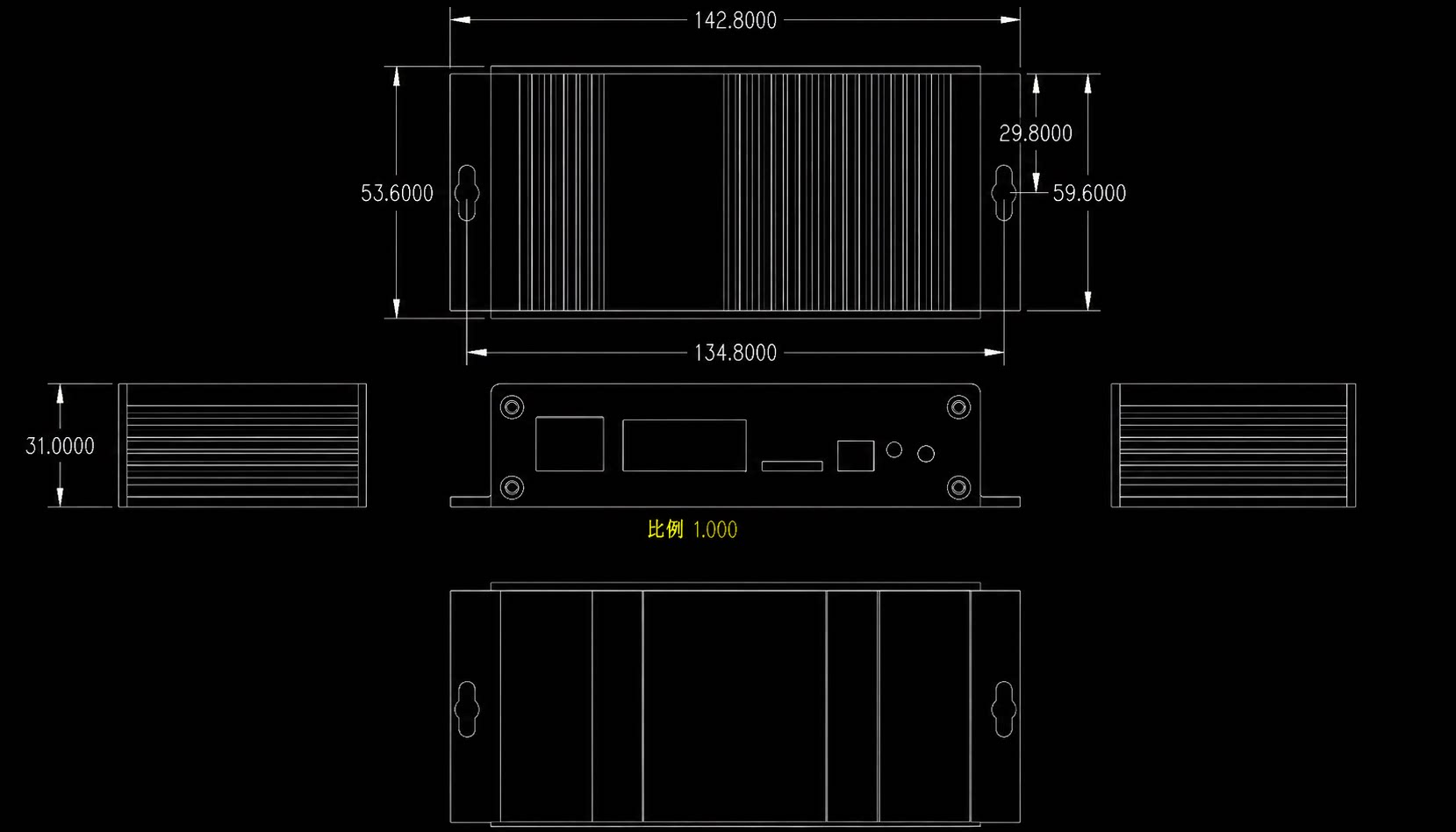

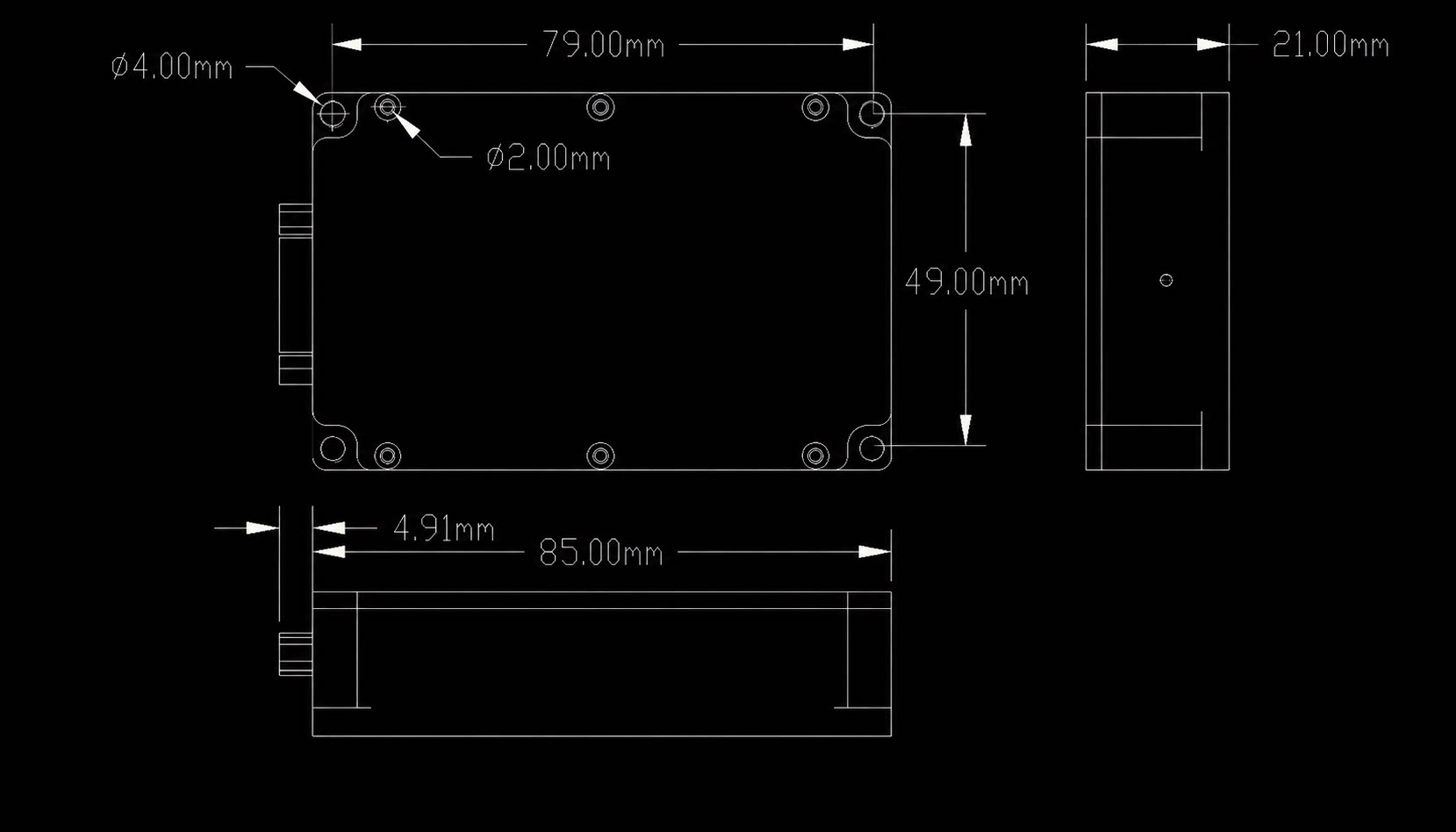

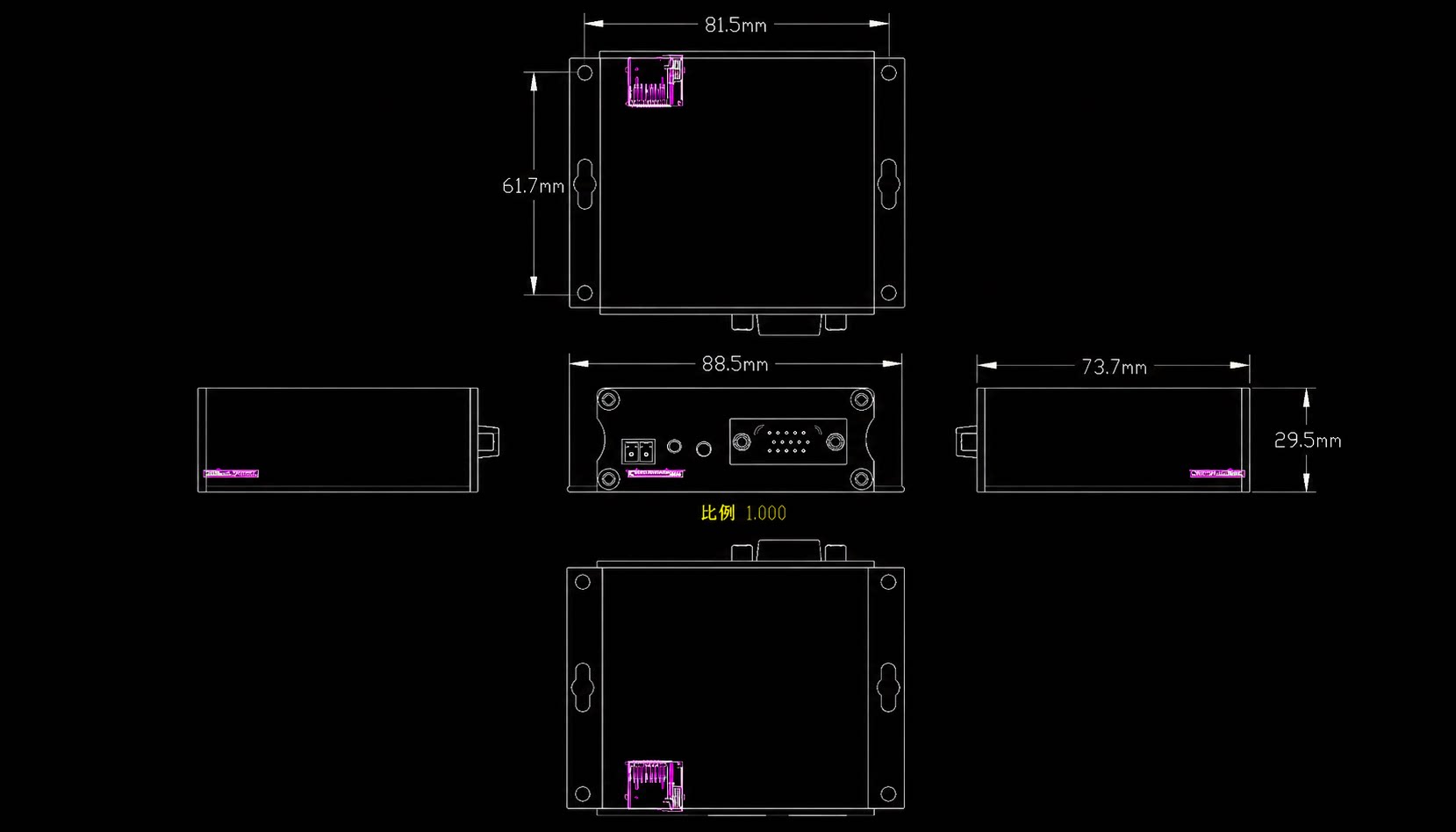

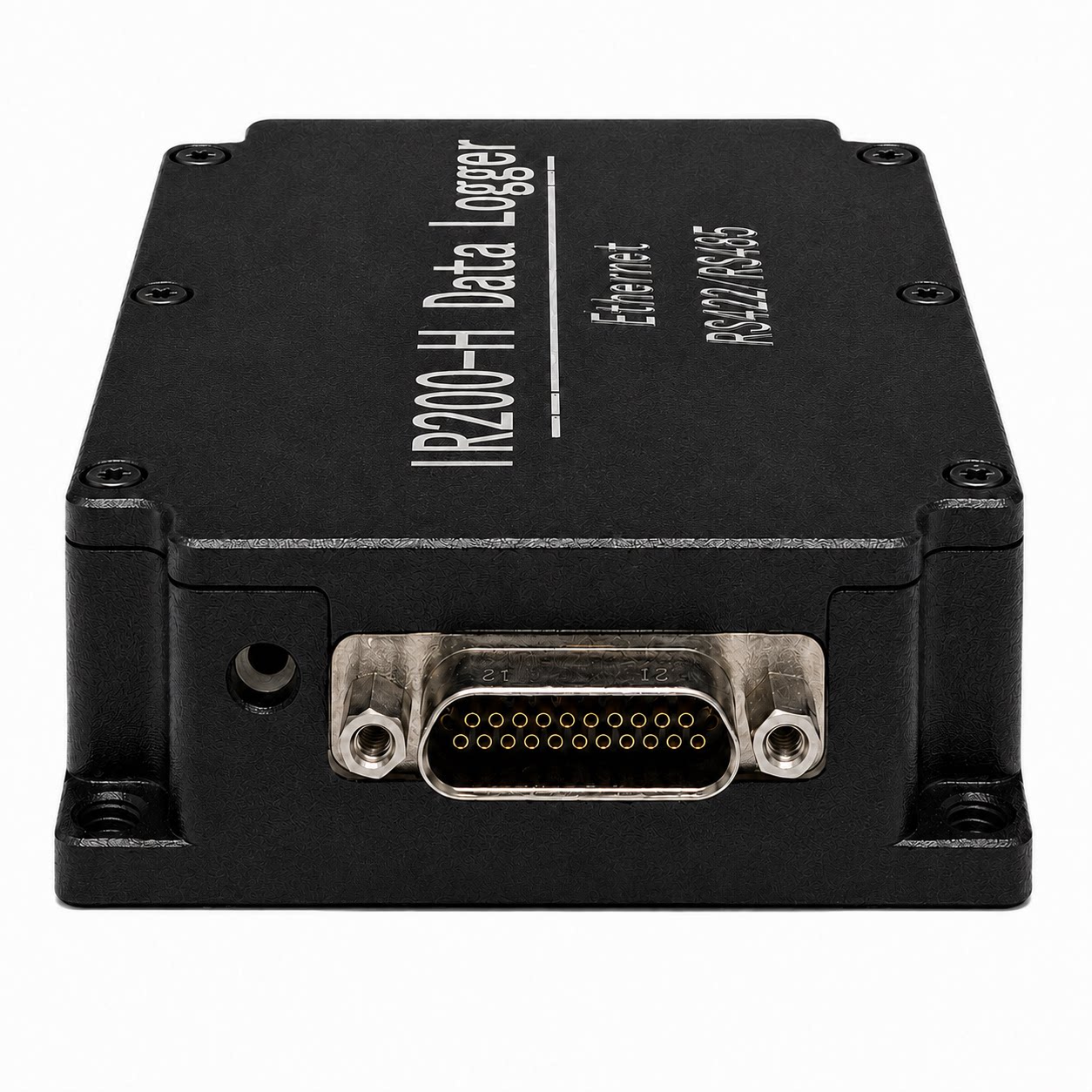

IR200-H 高可靠抗过载款采用 J30J 接口，适合可靠连接、抗振动、抗过载冲击和紧凑布线。IR200-M 使用 DB9 和单网口，适合多路 RS485、PLC/Modbus 和高性价比工业采集；IR200-D 使用 DB15 和双网口，适合网络级联、PLC-PC 串接和集中维护。
关键参数对比
| 参数 | IR200-M | IR200-D | IR200-H |
|---|---|---|---|
| 产品定位 | 多串口/Modbus CSV 入门款 | 双网口串接与集中维护进阶款 | 高可靠隔离旗舰款 |
| 主要接口 | 4 路用户可配置 RS422/RS485，1 路以太网 | 4 路用户可配置 RS422/RS485，2 路以太网 | 2 路 RS422/RS485，1 路以太网，1 路 TTL |
| 最高速率 | RS422/485 最高 10Mbps | RS422/485 最高 1Mbps | RS422/485 最高 10Mbps |
| 以太网 | 1 路 10/100M，UDP/TCP，Modbus 按项目配置 | 2 路 10/100M，内置交换机，UDP/TCP，Modbus 按项目配置 | 1 路 10/100M，TCP/UDP/Modbus |
| 存储 | TF 卡透明存储，最高 512GB，支持读卡器或以太网导出 | TF 卡透明存储，最高 512GB，支持读卡器或以太网导出 | 默认 64GB，支持定制至 512GB 以上，透明存储和以太网导出 |
| 供电 | DC 5~48V | DC 5~48V | DC 5~36V；选型表按 DC 9~36V 标注 |
| 功耗 | 正常记录约 0.8W，低功耗模式按配置确认 | 正常记录约 0.8W，低功耗模式按配置确认 | 正常记录约 0.8W @12VDC，低功耗模式按配置确认 |
| 工作温度 | -40℃~+85℃ | -40℃~+85℃ | -40℃~+85℃；含电池 -30℃~+85℃ |
| 隔离/防护 | 工业级宽温、低功耗设计，具体防护等级按订单配置确认 | 工业级宽温、低功耗设计，具体防护等级按订单配置确认 | 全接口 2.5kV 隔离，8 阶 EMI 滤波，TVS 防护，接触放电 8kV，抗过载冲击 ≥100g |
典型方案
IR200-M：PLC / Modbus / CSV
适合 PLC、控制器和工业设备运行参数长期记录。IR200-M 支持 4 路用户可配置 RS422/RS485，最高 10Mbps，并提供 10/100M 以太网，既可以透明保存原始通信数据，也可以周期读取 Modbus TCP 寄存器，将温度、压力、电流、状态位、报警位等数据保存为 CSV。数据可通过 TF 卡读卡器或以太网导出，用于售后诊断、工况分析和产品优化。IR200-M 是进入 IR200 系列的入门高性价比款，适合希望控制投入、同时需要多路 RS422/RS485 或 Modbus CSV 的项目。
| CSV 字段 | 示例 | 说明 |
|---|---|---|
| 时间戳 | 2026-07-04 10:30:15 | 用于对齐报警、工况变化和人工操作记录 |
| 工程量 | 进水温度(℃)=23.5、压缩机电流(A)=6.2 | 可由寄存器原始值按比例系数、字序和数据类型换算 |
| 状态/报警 | 运行模式=制冷、报警状态=0x0004 | 适合记录状态位、保护字、故障码和产线计数 |
| 归档方式 | 按日期生成 CSV 文件 | 方便 Excel、Python、MATLAB 或数据库直接分析 |
IR200-D：双网口串接和集中维护
适合需要保留原有网络链路的现场。IR200-D 支持 4 路用户可配置 RS422/RS485，最高 1Mbps，并提供双 10/100M 网口和内置交换机。可将 PLC 和 PC 分别接入 IR200-D 两个网口，调试人员仍可访问 PLC，同时记录仪持续采集和保存关键数据。也适合多台记录仪集中接入同一维护网络。IR200-D 是进阶双网口款，适合网络拓扑复杂、批量设备取数或售后集中维护项目。
IR200-H：高可靠抗过载款
适合无人机、航空物流、车辆、科研试验和其他要求高于普通工业级的移动平台。IR200-H 是高可靠抗过载款，支持 2 路 RS422/RS485、1 路 10/100M 以太网和 1 路 TTL，RS422/RS485 最高 10Mbps，默认 64GB 存储并可按项目扩展。重点能力是 2.5kV 全接口隔离、8 阶 EMI 滤波、TVS 防护、宽温、低功耗、抗过载冲击和高可靠存储，适合既重视可靠性，又希望控制在 JR100 航天级配置以下的项目。
IR200-C：CAN / CANFD 研发中
IR200-C 计划面向新能源、储能、BMS、电机控制器、机器人、车辆和测试台架的 CAN / CANFD 通信记录。目前该型号仍在研发中，正式规格和交付周期以发布后资料为准。
| 研发方向 | 计划记录内容 | 说明 |
|---|---|---|
| 时间戳 | 12:01:03.125 | 用于定位故障码触发、状态切换和通信超时发生时刻 |
| 报文信息 | ID、DLC、Data 字段 | 用于保留 CAN / CANFD 原始总线证据 |
| 通道/异常 | 通道号、错误帧或总线异常状态 | 用于分析总线负载、丢帧、超时和控制器交互顺序 |
| 可选扩展 | CSV 导出、DBC 解析、信号级分析 | 仍在研发中，具体以正式发布和项目沟通为准 |
选型建议
如果项目只是一般工业环境、接口类型多且成本敏感，可先看 IR100 或 IR200-M。但只要现场存在浪涌、强干扰、复杂接地、长线缆、设备不可轻易返修、客户希望长期无人值守，或后续可能扩展到双网口、集中维护、高可靠试验等场景，建议优先选择 IR200 系列。
简单说，IR200-M 是多串口和 Modbus CSV 的高性价比款；IR200-D 是双网口和集中维护款；IR200-H 是高可靠抗过载款，适合无人机、航空物流等比普通工业级要求更高的场景。现场风险不确定、设备会经历冲击振动或高低温变化时，优先上探到 IR200-D 或 IR200-H，可以减少后续返工、排障和维护成本；如果任务达到航天级高过载回收强度，再评估 JR100。
IR200-C 目前不作为正式发布型号。如果项目明确需要 CAN / CANFD，请按研发项目沟通，不建议在标准详情页中作为现货型号承诺。
使用流程
- 明确对象：确认记录串口、以太网、Modbus 寄存器，或是否属于 CAN/CANFD 研发需求。
- 选择型号：按预算、隔离要求、串口数量、双网口拓扑、存储容量和安装空间选择 IR200-M、IR200-D 或 IR200-H。
- 配置记录：设置 IP、端口、协议、波特率、采集周期、CSV 字段或其他记录参数。
- 部署运行：设备独立记录到本地存储，指示灯和网络日志辅助判断运行状态。
- 导出复盘：通过以太网或 TF 卡读取日志，用 Excel、Python、MATLAB、上位机或协议工具分析。
常见问题
IR200-M、IR200-D、IR200-H 怎么选？
IR200-M 适合多路 RS422/RS485、PLC / Modbus TCP 和 CSV 留痕，是入门高性价比款；IR200-D 在此基础上强化双网口串接和集中维护，是进阶双网口款；IR200-H 是高可靠抗过载款，重点是全接口隔离、抗过载冲击、高低温适应和高可靠移动平台记录。
IR200-H 和 IR100 怎么区分？
IR100 是通用工业款，接口丰富、成本友好；IR200-H 是 IR200 系列中面向高可靠抗过载场景的型号，更适合无人机、航空物流、车辆、科研试验、复杂电气环境、高低温变化、设备不易返修或数据价值很高的项目。如果客户无法确认现场干扰、接地、线缆长度和后续扩展需求，建议至少从 IR200-M/IR200-D 起步，高可靠项目直接评估 IR200-H。
相比常见同类记录方案，优势在哪里？
IR200 系列的优势不是单一参数，而是从现场可靠性到数据交付的完整链路：硬件上强调隔离、防护、宽温和低功耗；功能上覆盖多路串口、以太网、Modbus CSV、双网口和高可靠抗过载款；运维上支持网络取数、状态查询、配置维护、时间同步和日志排查；交付上可按项目提供点位表、工程量换算、CSV 或上位机工具。对于客户来说，选择的不只是一个记录盒子，而是一套能长期部署、方便取数、方便复盘的工程化记录方案。
是否支持 Modbus TCP？
IR200-M 面向 PLC / Modbus TCP 数据采集，可按周期读取寄存器并保存 CSV。IR200-D 也可按项目配置相关记录方式，同时更适合双网口串接和集中维护。具体点位、周期和字段建议按项目确认。
双网口有什么用？
IR200-D 的双网口适合 PLC 与 PC 串接、多台设备集中监控、网络级联和现场维护通道保留，减少额外交换机和复杂布线。需要这类拓扑时，IR200-D 比 IR200-M 更合适。
CANFD 项目应该选哪个？
IR200-C 仍在研发中，暂不作为正式发布型号。CAN / CANFD 项目可以沟通需求，包括波特率、数据段速率、标准帧/扩展帧、是否需要错误帧记录、DBC 或信号级导出，但请以研发确认和后续正式发布资料为准。
下单前确认清单
- 型号方向：多路 RS422/RS485 和 Modbus CSV 选 IR200-M，双网口串接或集中维护选 IR200-D，高可靠抗过载需求选 IR200-H。
- 接口和通道：确认 RS422/RS485 路数、以太网口数量、连接器形式和现场线缆长度。
- 数据策略：原始透明记录、CSV 点位表、时间戳、状态位解析或其他项目交付格式。
- Modbus 项目：PLC IP、端口、Unit ID、寄存器起始地址、数量、采集周期、数据类型、字序和比例系数。
- CANFD 项目：IR200-C 未正式发布，请先沟通研发进度、接口参数和交付形式。
- 现场环境：供电范围、接地方式、隔离要求、浪涌/静电风险、安装空间、是否需要长期无人值守。
- 取数维护：TF 卡离线取数、以太网下载、集中时间同步、配置文件维护和网络日志排查需求。
服务支持
下单前如需确认型号、接口数量、供电范围、隔离要求、存储容量、Modbus 点位、双网口拓扑、CANFD 研发状态或定制开发，请通过平台客服沟通具体需求。页面参数来自产品规格书、选型指南和官网资料整理，最终以当前商品配置和客服确认为准。
