IR100工业数据记录仪外观

产品定位

IR100 是面向工业及通用测试场景的工业级数据记录仪，在保证高可靠性的前提下，提供多接口兼容和宽温运行能力，满足绝大多数工业场景的数据记录需求。

适合：

  • 工业现场数据记录与监控
  • 一般环境下的无人机/小型设备数据采集
  • 开发验证、小批量试制项目的首选型号

核心特点

  • 多接口兼容：以太网、RS422/RS485、RS232、TTL 一机搞定
  • 工业级宽温：-40℃~85℃ 宽温运行，满足大部分工业现场环境
  • 多系统兼容：文件系统支持 Windows / Linux / macOS 等主流系统
  • 支持 TFTP：通过以太网 TFTP 进行数据读取与管理
  • 可拆卸 TF 卡：支持现场快速更换与数据转存
  • 误码率典型可达：10^-6^ 级别（典型工况下）

注意：IR100 不带电气隔离，适合电气环境相对规范的工业现场和实验室应用。

全能接口，多协议兼容

  • 支持 RS422/RS485/RS232/TTL/以太网等常用接口
  • 大多数工业控制器、传感器、现场总线设备可直接接入
  • 在不增加额外转接设备的前提下，实现多通道数据统一记录

可靠性架构设计

  • 数据存储与逻辑处理解耦，记录仪专注“透明存储”，上位机负责业务逻辑
  • 接口侧提供数据校验机制，提升整体数据可靠性
  • 采用工业级器件与抗干扰设计，适应 7×24 小时连续运行

性能表现示例

  • 在串口“打满”场景下，连续存储超过 10^6^ 字节数据，经实际测试无丢包记录

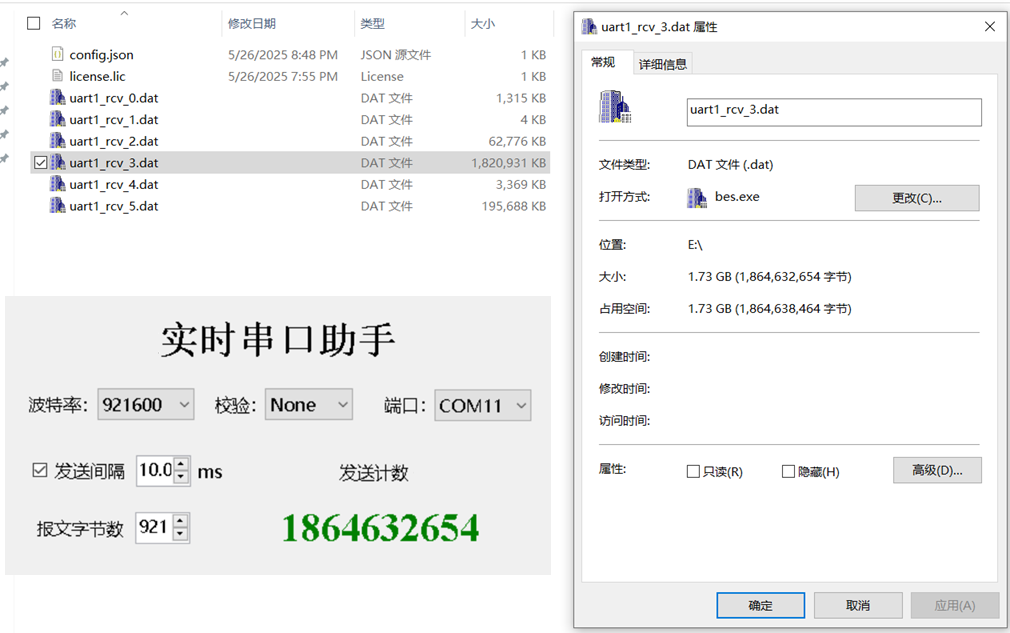

IR100连续存储测试示意

智能数据读取

  • 支持以太网 TFTP 数据读取，提供配套客户端软件
  • 支持在存储过程中进行数据读取，支持实时数据监控与分析
  • 方便接入现有 SCADA / 上位机系统或自研分析软件

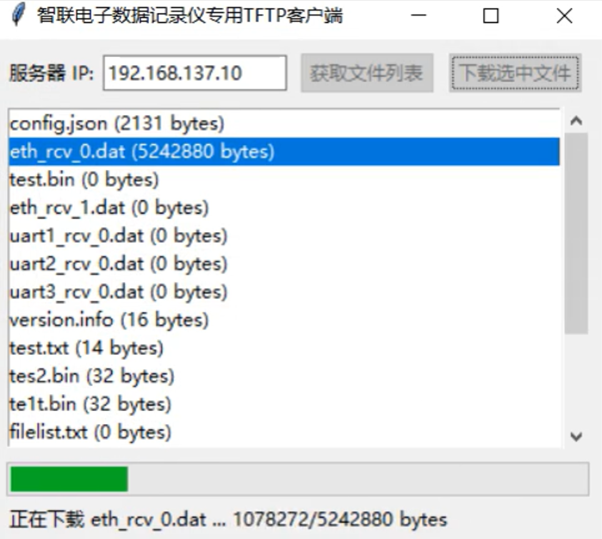

IR100上位机数据读取示意

易用性与运维友好

  • 采用简洁的参数配置文件，非专业人员也可完成基本配置
  • 可拆卸式 TF 存储卡设计，便于试验现场快速更换与离线分析
  • 提供完整用户手册与配置示例，工程师可远程协助调试

接口示意与机械尺寸

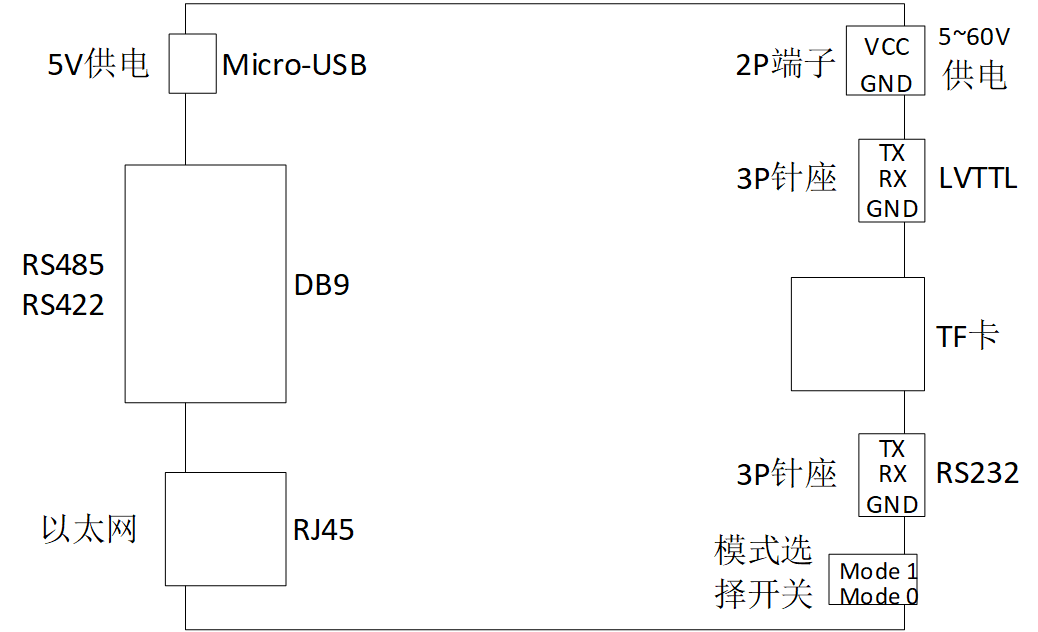

IR100接口示意图

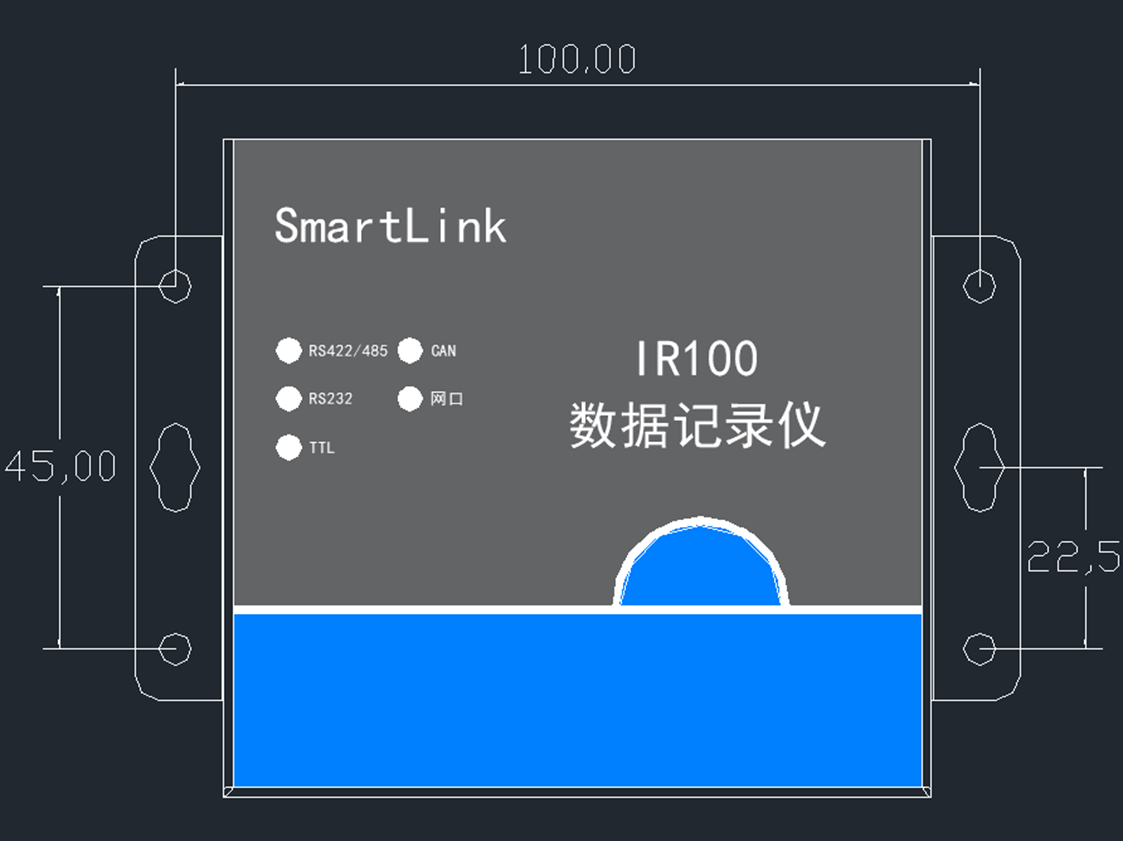

IR100机械尺寸图

与其他型号的选型关系

  • 若需要 电气隔离：可优先考虑 IR200 / JR100
  • 若有 数据加密与自毁需求：请选择 CR100
  • 若应用于 航天、无人机等极端环境（高过载、高振动、高低温）：建议选用 JR100

建议：若当前项目为一般工业环境、成本敏感且无隔离/极端环境要求，IR100 通常是首选配置。

售后与技术支持

  • 提供完整技术文档与接口说明
  • 工程师可提供远程技术支持与选型建议
  • 支持基于 IR100 平台的定制开发
